熟悉我的人想必都知道，我的主要技术栈是Vue。虽然平时没怎么接触过React，但是原理和Vue是差不多的–都是通过构建虚拟DOM，然后利用diff算法更新真实DOM实现页面的更新。今天我们就一起来学习虚拟DOM。

相信从事过前端开发的童靴都知道，操作Virtual DOM会比操作原生DOM要快。但是为什么说操作原生DOM慢呢？

为什么操作原生DOM慢？

我们知道执行JS代码有一个JS引擎，执行渲染也有一个渲染引擎。
一方面当我们使用JS去操作DOM时，涉及到两个线程之间的通信，会产生一部分性能的损耗。如果操作DOM的次数过多，那么就相当于这两个线程一直在进行通信。
另一方面当我们操作DOM的时候，很容易就引起重绘和回流操作，对性能会产生很大的影响。

虚拟DOM

相较于直接操作DOM，操作JS对象会快很多。Virtual DOM就是用一个原生JS对象去描述一个DOM节点，当你使用jQuery或者原生api去操作DOM时，浏览器很可能会出现重绘和回流操作。
比如当你在一次操作时，需要更新100个DOM节点，理想情况是DOM节点更新完毕后，浏览器进行一次回流操作，将修改的节点信息渲染出来。
但是浏览器没有那么智能，当它收到第一个更新DOM的请求时，并不知道后来还有99个，因此会马上执行更新操作，这样就会出现100次更新和100次回流。
Virtual DOM就是为了解决类似问题而被设计出来的，虚拟DOM不会立即操作DOM，而是将这100次操作作用在虚拟DOM上，最终通过diff函数生成真实DOM的补丁用来更新真实DOM，通知浏览器去执行绘制工作。
在Vue中，Virtual DOM是用VNode这样的一个类去表示。

VNode对象

一个VNode的实例对象包括以下属性

export interface VNode {
    // 当前节点的标签名
    tag?: string;
    // 当前节点的数据对象
    data?: VNodeData;
    // 当前节点的子节点
    children?: VNode[];
    // 当前节点的文本，一般注释节点会有该属性
    text?: string;
    // 当前节点对应的真实节点
    elm?: Node;
    // 当前节点的nameSpace
    ns?: string;
    // 当前节点的作用域
    context?: Vue;
    // 节点的key，有利于diff执行效率
    key?: string | number;
    // 创建组件实例时会用到的选项信息
    componentOptions?: VNodeComponentOptions;
    // 组件实例
    componentInstance?: Vue;
    // 组件的父节点
    parent?: VNode;
    raw?: boolean;
    // 静态节点的标识
    isStatic?: boolean;
    // 是否作为根节点插入
    isRootInsert: boolean;
    // 当前节点是否是注释节点
    isComment: boolean;
}

下面我们来简单模拟一段代码

1
2
3

<ul class='list'>
  <li>1</li>
</ul>

以上代码转换成VNode就是

const ul = {
  tag: 'ul',
  props: {
    class: 'list'
  },
  children: {
    tag: 'li',
    children: '1'
  }
}

用js对象模拟DOM节点的好处是，页面的更新可以先全部反映在js对象上，操作内存中的js对象的速度显然要快多了。等更新完后，再将最终的js对象映射成真实的DOM，交由浏览器去绘制。
那么具体是怎么实现的呢？我们来看看Vue中createElement方法

createElement解析

const SIMPLE_NORMALIZE = 1
const ALWAYS_NORMALIZE = 2

export function createElement (
  context: Component,
  tag: any,
  data: any,
  children: any,
  normalizationType: any,
  alwaysNormalize: boolean
): VNode | Array<VNode> {
    // 兼容没有data的情况
    if (Array.isArray(data) || isPrimitive(data)) {
        normalizationType = children
        children = data
        data = undefined
    }
    // 如果alwaysNormalize是true
    // 那么normalizationType应该设置为常量ALWAYS_NORMALIZE的值
    if (isTrue(alwaysNormalize)) {
        normalizationType = ALWAYS_NORMALIZE
    }
    调用_createElement创建虚拟节点
    return _createElement(context, tag, data, children, normalizationType)
}

export function _createElement (
  context: Component,
  tag?: string | Class<Component> | Function | Object,
  data?: VNodeData,
  children?: any,
  normalizationType?: number
): VNode | Array<VNode> {
    // 判断是否存在data.__ob__， 如果存在说明data是被监控的数据
    // 不能作为虚拟节点，抛出警告然后返回一个空节点

    // data 被监控不能作为虚拟节点的原因：
    // data在vnode渲染过程中可能会被改变，这样会触发监控，导致不符合预期的操作
    if (isDef(data) && isDef((data: any).__ob__)) {
        process.env.NODE_ENV !== 'production' && warn(
            `Avoid using observed data object as vnode data: ${JSON.stringify(data)}\n` +
            'Always create fresh vnode data objects in each render!',
            context
        )
        return createEmptyVNode()
    }
    // 当组件的is属性被设置为一个falsy的值
    // Vue将不会知道要把这个组件渲染成什么
    // 所以渲染一个空节点
    if (isDef(data) && isDef(data.is)) {
        tag = data.is
    }
    if (!tag) {
        return createEmptyVNode()
    }
    // 确保节点的key必须为String/Number
    if (process.env.NODE_ENV !== 'production' &&
      isDef(data) && isDef(data.key) && !isPrimitive(data.key)
    ) {
        if (!__WEEX__ || !('@binding' in data.key)) {
            warn(
            'Avoid using non-primitive value as key, ' +
            'use string/number value instead.',
            context
            )
        }
    }
    // 支持使用作用域插槽
    if (Array.isArray(children) &&
        typeof children[0] === 'function'
    ) {
        data = data || {}
        data.scopedSlots = { default: children[0] }
        children.length = 0
    }
    // 根据normalizationType的值，选择不同的处理方法
    if (normalizationType === ALWAYS_NORMALIZE) {
        children = normalizeChildren(children)
    } else if (normalizationType === SIMPLE_NORMALIZE) {
        children = simpleNormalizeChildren(children)
    }
    let vnode, ns
    // 标签名是string时执行下面的方法
    if (typeof tag === 'string') {
        let Ctor
        // 获取标签的命名空间
        ns = (context.$vnode && context.$vnode.ns) || config.getTagNamespace(tag)
        // 判断是否是保留的标签
        if (config.isReservedTag(tag)) {
            // 如果是保留标签,就创建一个这样的vnode
            vnode = new VNode(
            config.parsePlatformTagName(tag), data, children,
            undefined, undefined, context
            )
        // 如果不是保留标签，那么我们将尝试从vm的components上查找是否有这个标签的定义
        } else if ((!data || !data.pre) && isDef(Ctor = resolveAsset(context.$options, 'components', tag))) {
            // 如果找到了这个标签的定义，就以此创建虚拟组件节点
            vnode = createComponent(Ctor, data, context, children, tag)
        } else {
            // 正常创建一个VNode
            vnode = new VNode(
            tag, data, children,
            undefined, undefined, context
            )
        }
    // 当标签不是string时就直接创建
    } else {
        // direct component options / constructor
        vnode = createComponent(tag, data, context, children)
    }
    if (Array.isArray(vnode)) {
        // 如果vnode是一个数组就直接返回
        return vnode
    } else if (isDef(vnode)) {
        // 如果有namespace，就应用下namespace，然后返回vnode
        if (isDef(ns)) applyNS(vnode, ns)
        if (isDef(data)) registerDeepBindings(data)
        return vnode
    } else {
        // 否则，返回一个空节点
        return createEmptyVNode()
    }
}

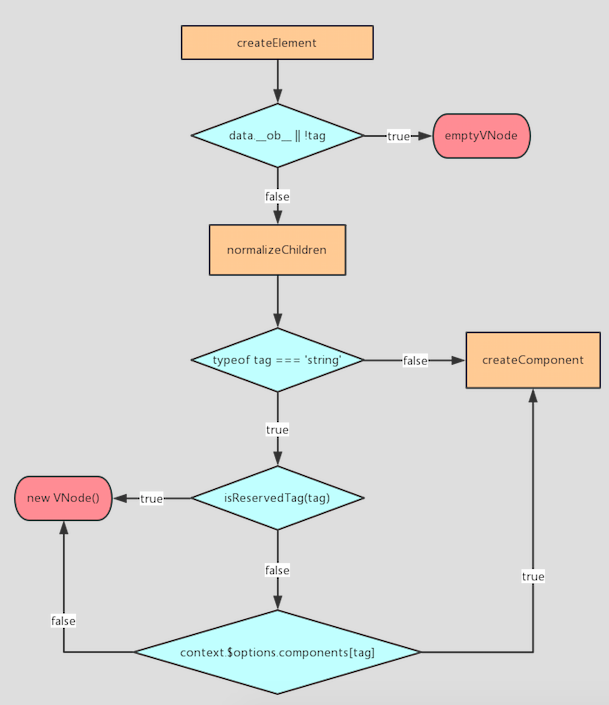

或许看上面的代码有点晕，所以我在网上找了张图可以对照着理解上述代码

patch 实现

关于patch的实现，代码量太大了，所以就不在这儿贴出来了，在这里我简述一下它的比较过程，感兴趣的童靴可以去看看Vue源码，源码位于/src/core/vdom/patch.js
首先patch接收四个参数

oldVnode：旧的虚拟节点或者当前真实节点
vnode：新的虚拟节点
hydrating：是否要和真的dom混合
removeOnly：特殊flag，用于组件

patch函数的执行过程：

如果vnode不存在，但是oldVnode存在，说明需要删除此节点，调用invokeDestroyHook(oldVnode)
如果vnode存在但是oldVnode不存在，说明此节点是新加的节点，调用createElm(vnode, insertedVnodeQueue)创建新节点
如果vnode和oldVnode都存在的情况，就需要比较节点值了。当两个节点值的比较的时候，就调用patchVnode函数。节点的比较主要分为5种情况：

当它们的引用一致时，可以认为是没有变化，不需要进行操作。

1
2
3

if (oldVnode === vnode) {
      return
}

文本节点的比较，需要修改则调用setTextContent。

1
2
3

if (oldVnode.text !== vnode.text) {
    nodeOps.setTextContent(elm, vnode.text)
}

两个节点都有子节点，而且它们不一样，这是就调用updateChildren进行子节点的比较。

1
2
3

if (isDef(oldCh) && isDef(ch)) {
    if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
}

只有新的节点有有子节点，调用addVnodes方法。

if (isDef(ch)) {
    if (process.env.NODE_ENV !== 'production') {
        checkDuplicateKeys(ch)
    }
    if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, '')
    addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
}

新节点没有子节点，老节点有子节点，直接删掉老节点。

1
2
3

if (isDef(oldCh)) {
    removeVnodes(elm, oldCh, 0, oldCh.length - 1)\
}

1245步执行的操作都比较简单，最重要的还是updateChildred，为了形象的展示updateChildren所进行的操作，我们来看看这样的一张图。

过程可以概括为：oldCh和newCh各有两个头尾的变量StartIdx和EndIdx，它们的2个变量相互比较，一共有4种比较方式。如果4种比较都没匹配，如果设置了key，就会用key进行比较，在比较的过程中，变量会往中间靠，一旦StartIdx>EndIdx表明oldCh和newCh至少有一个已经遍历完了，就会结束比较。
在updateChildren中，算法如下：

分别获取oldVnode和vnode的firstChild、lastChild，赋值给oldStartVnode、oldEndVnode、newStartVnode、newEndVnode

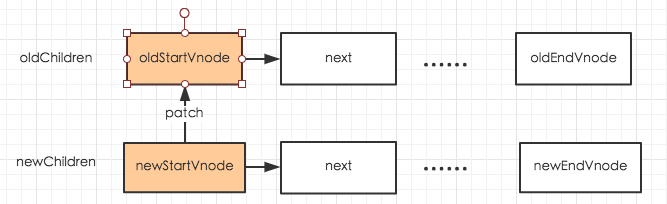

如果oldStartVnode和newStartVnode是同一节点，调用patchVnode进行patch，然后将oldStartVnode和newStartVnode都设置为下一0个子节点，重复上述流程。

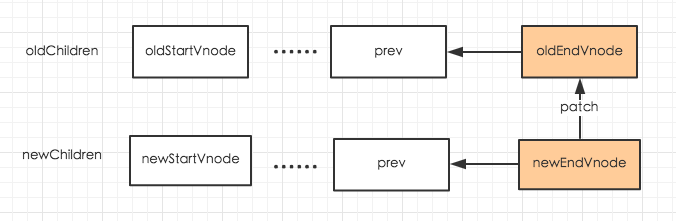

如果oldEndVnode和newEndVnode是同一节点，调用patchVnode进行patch，然后将oldEndVnode和newEndVnode都设置为上一个子节点，重复上述流程。

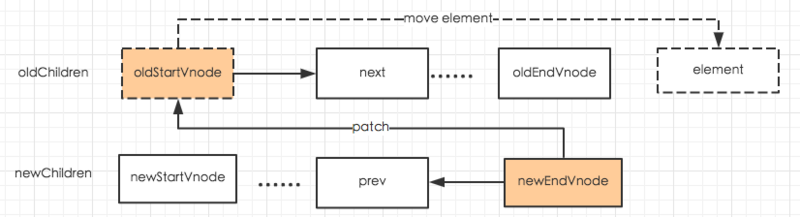

如果oldStartVnode和newEndVnode是同一节点，调用patchVnode进行patch，如果removeOnly是false，那么可以把oldStartVnode.elm移动到oldEndVnode.elm之后，然后把oldStartVnode设置为下一个节点，newEndVnode设置为上一个节点，重复上述流程。

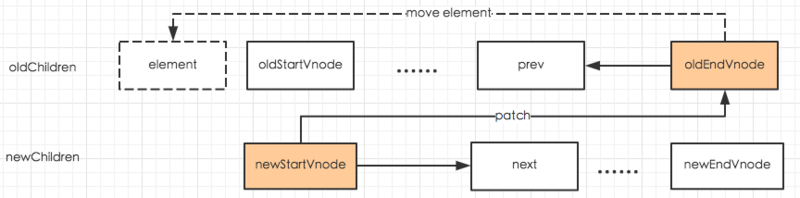

如果newStartVnode和oldEndVnode是同一节点，调用patchVnode进行patch，如果removeOnly是false，那么可以把oldEndVnode.elm移动到oldStartVnode.elm之前，然后把newStartVnode设置为下一个节点，oldEndVnode设置为上一个节点，重复上述流程

如果以上都不匹配，就尝试在oldChildren中寻找跟newStartVnode具有相同key的节点，如果找不到相同key的节点，说明newStartVnode是一个新节点，就创建一个，然后把newStartVnode设置为下一个节点

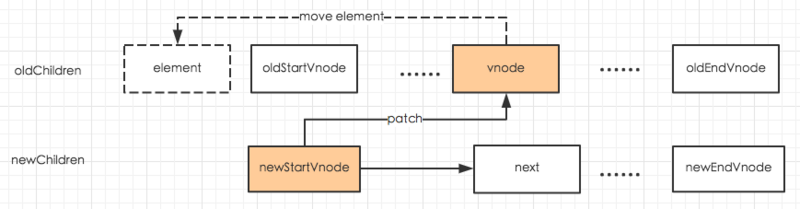

如果上一步找到了跟newStartVnode相同key的节点，那么通过其他属性的比较来判断这2个节点是否是同一个节点，如果是，就调用patchVnode进行patch，如果removeOnly是false，就把newStartVnode.elm插入到oldStartVnode.elm之前，把newStartVnode设置为下一个节点，重复上述流程

如果在oldChildren中没有寻找到newStartVnode的同一节点，那就创建一个新节点，把newStartVnode设置为下一个节点，重复上述流程
如果oldStartVnode跟oldEndVnode重合了，并且newStartVnode跟newEndVnode也重合了，这个循环就结束了。

Vue源码中这一块还是比较复杂的，本文只是抛砖引玉，希望小伙伴们还是能够亲自去看一看。
